衛生級隔膜閥
衛生級隔膜閥

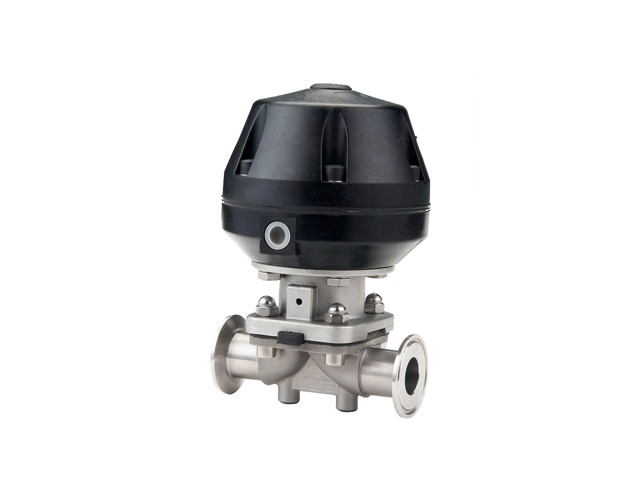

GMFCF型無菌衛生級隔膜閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。非常適用于管道流體的控制和開/關的任務。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。
衛生級隔膜閥工作原理
閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕，所以該閥門適用于無菌過程。
GMFCF型衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
該閥門可手動操作,也可氣動操作，還可以通過智能控制器控制。
|
金屬材質 |
與產品接觸的部件 |
316L(1.4404) 鍛制 |
|
不與產品接觸的部件 |
304(1.4301) |
|
|
密封材質 |
標配 |
PTFE/EPDM復合膜片 |
|
選配 |
EPDM、Silicone、FPM |
|
|
溫度 |
連續工作溫度 |
-20~+135℃(PTFE/EPDM) |
|
滅菌溫度 |
150℃(Max20min) |
|
|
壓力 |
工作壓力 |
0~10bar |
|
控制氣源壓力 |
5~8bar |
|
|
表面處理 |
內表面處理 |
Ra≤0.4μm(鏡面拋光或電子拋光) |
|
外表面處理 |
噴丸處理 |
|
|
連接 |
連接標準 |
焊接端: DIN 11866 系列1 |
|
焊接端: DIN11866系列3 |
||
|
連接方式: 焊接.螺紋.快裝.法蘭 |
||
|
選配 |
智能控制器 |
24V DC |
|
1個電磁閥 |
||
|
位置傳感器 |
24V DC |
|
|
2只NPN或PNP位置傳感器 |
||
無菌隔膜閥根據其結構特點：推薦30角度安裝,有利于閥門清洗后完全排泄,不易造成液體滯留閥門內部。
