BV6型系列蝶閥

當前位置：

產品信息

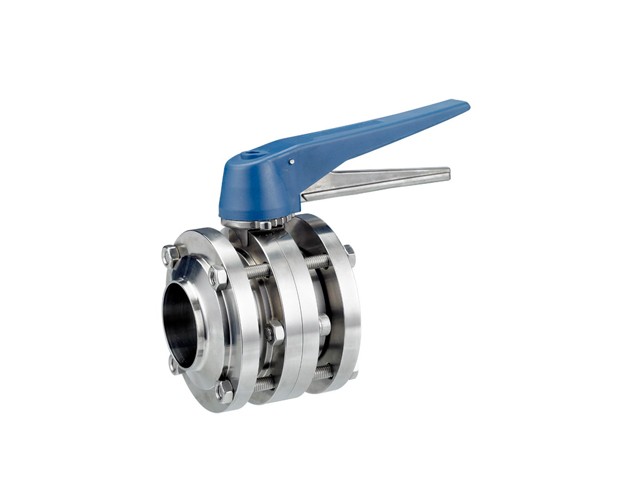

產品名稱： BV6型系列蝶閥

在線服務：

打印該頁	收藏該頁
PDF 下載	發送郵件

【上一個產品】	【下一個產品】

描述
詢盤

衛生級蝶閥應用

一款衛生型、自動或手動操作的蝶閥，適合于不銹鋼管道系統內的各類應用。

衛生級蝶閥工作原理

BV6型系列蝶閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。執行器有三種標準款型，即常閉(NC)型，常開(NO)型和空氣/空氣(A/A)型。執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時，執行器的扭矩增大，關閉閥門選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟,關閉,中間或其它的位置上。實現對流量進行調節。

衛生級蝶閥技術參數

金屬材質	與產品接觸的部件	304L/316L (1.4307/1.4404) 鍛造
	不與產品接觸的部件	304(1.4301)
	可提供EN 10204 3.1B證書
密封材質	標配	EPDM
	選配	FPM，Silicone，NBR
	采用進口密封材料，所有密封材質均符合FDA 177.2600
溫度	工作溫度	-20~+135℃（EPDM）
	滅菌溫度	150℃(MAX 20min)
壓力	工作壓力	0~10bar
	控制氣源壓力	5~8bar
表面處理	內表面處理	R≤0.8μm
	外表面處理	R≤1.6μm
連接	連接標準	焊接端: DIN 11850 系列0，2
		焊接端: Inch管徑標準
	連接方式: 焊接.快裝.螺紋.法蘭等
選配	智能控制器	24V DC
		1/2個電磁閥
	位置傳感器	24V DC
		2只NPN或PNP位置傳感器
